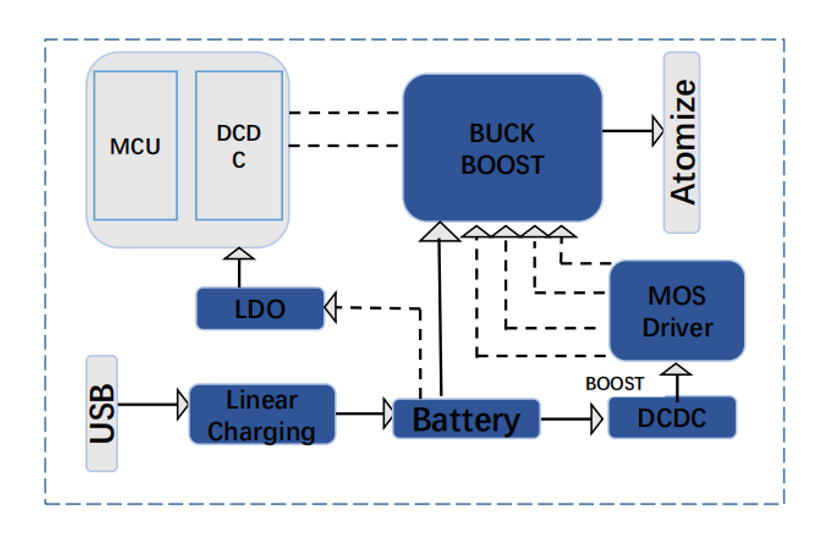

系統概述對于電子煙類應用，矽普提供系列化的低壓大電流，低壓小電流，小信號MOSFET供客戶選擇。電子煙是通過大電流加熱線圈將周圍的液體熱成氣溶膠來霧化煙油的，相關的電路主要需要短路保護和過充保護的功能。
短路保護：采用芯片本身的低電壓復位功能來實現電子煙的短路保護,如果把芯片的LVR設定在一定電壓,當負載端短路時,芯片的VDD腳瞬間被拉低到一定電壓以下,芯片復位,MOSFET的控制腳回到上電復位的狀態,即為低電平切斷來保護器件。
過充保護：由于電池直接連到芯片的VDD上,通過把芯片內部基準電壓作為輸入,用VDD來作參考,因?yàn)閮?nèi)部基準電壓是固定的,所以只要 VDD上的電壓有變化時,采到的AD值也會有相應的變化,利用AD值來反算出電池端的電壓,當芯片檢測到電池電壓高于一定電壓時,讓MOS管的控制腳輸出低電平關斷來切斷充電端與電池之間的充電回路,防止電池過充。
